پکیج نیتروژن ساز (PSA)

پکیج نیتروژن ساز (PSA)

نیتروژن چیست ؟

1. نیتروژن در گروه 15 جدول تناوبی است که با نماد N₂ نشان داده می شود .
2. نیتروژن78% از اتمسفر را تشکیل می دهد .
3. در همه سلول های زنده یافت می شود .
4. ترکیبات مهمی چون آمونیاک ، آمینو اسید ، اسید نیتریک و سیانید را می سازد .

موارد مصرف نیتروژن :

• صنایع فولادی
• صنایع شیمیایی
• صنایع تولید ، بسته بندی و نگهداری مواد غذایی
• صنایع پلاستیک
• لاستیک (ماشین ، هواپیما و ... )
• ایمن سازی گاز های مشتعل



نیتروژن چگونه تولید می شود :

نیتروژن به دو حالت گاز و مایع تولید میشود که به دو روش صورت میگیرد :

1. Membrane  تا خلوص 99.5 %
2. PSA ( Pressure Swing Adsorption )  تا خلوص 99.999 %

نیتروژن ساز به روش PSA (Pressure Swing Adsorption)

در این روش (PSA)  جداسازی و غنی سازی نیتروژن موجود در هوای فشرده شده توسط کمپرسور ، با استفاده از مواد جاذب CMS (Carbon Molecular Sieve) صورت می گیرد . این نوع مواد جاذب با استفاده از جذب متخلخل های سطحی ، مولکول های اکسیژن و رطوبت موجود در هوای فشرده (بخار آب) را از مولکول های نیتروژن تفکیک نموده و پس از اشباع شدن سطح جاذب ، فرآیند احیاء از طریق کاهش فشار انجام می گردد .

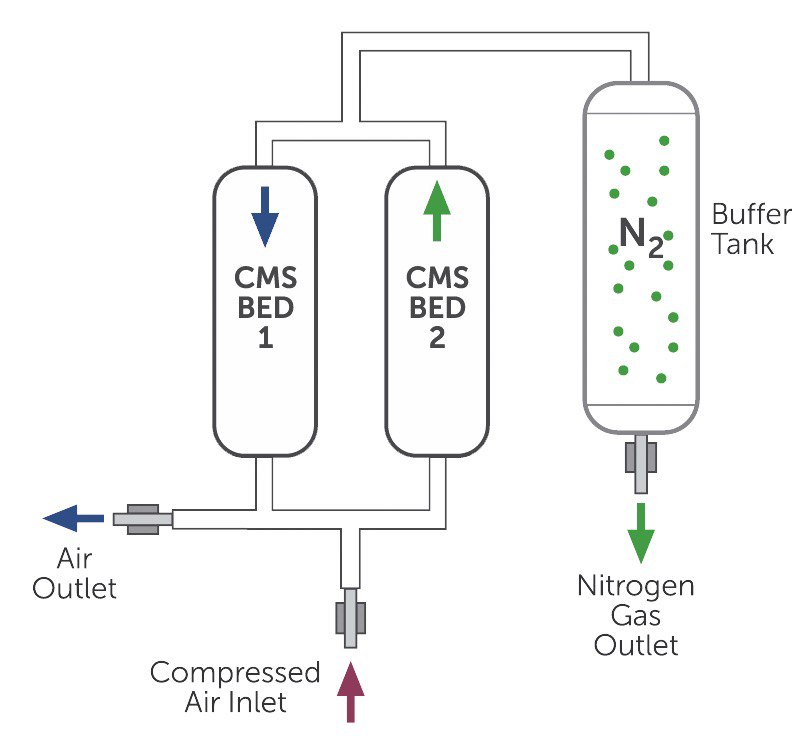

مولد نیتروژن چگونه کار میکند ؟

مولد نیتروژن یک سیستم جاذب دو بستر (دو برجه Twin Tower) است که از دو مخزن آلیاژی پر شده با مواد جاذب CMS ، مجموعه ای از سوپاپ ها ، فیلتر های هوا ، تنظیم کننده فشار و شیر های پنوماتیکی طراحی و ساخته شده است .

عملکرد آن بدین صورت است که هوای خشک و عاری از گرد و غبار به سمت یکی از برج ها هدایت شده و از مواد جاذب CMS  عبور می کند که در این حین با توجه به ساختار منافذ CMS ، اکسیژن و بخار آب سریعتر از نیتروژن جذب می شود ، در نتیجه خلوص نیتروژن جریان گاز به سطح مورد نظر (95%_99.999% طبق نیاز مصرف کننده ) افزایش پیدا می کند  . گاز نیتروژن خروجی از بالای مخزن مورد نظر از طریق شیر پنوماتیکی خروجی با فشار کمتری از هوای فشرده تغذیه وارد مخزن بافر نیتروژن می گردد و پس از همسان سازی فشار گاز به خط مصرف می رسد .



درباره Carbon Molecular Sieve  (CMS)

1. دانه های به قطر 1.8 _ 2 mm
2. عمر تا 10 سال در صورت استفاده در شرایط مناسب
3. قابلیت بازسازی دارد .
4. با قدرت جذب مولکول های تا حدود 3 Angstrom



قطر مولکول های نیتروژن 3.1 Angstrom می باشد که از ستون های CMS  عبور می کنند ، اما قطر مولکول های اکسیژن 2.9 Angstrom است که در غربال مولکولی با قطر منافذ 3 Angstrom جذب می گردند .

حال چرخه دو بستر بدین شکل آغاز می گردد :

زمانیکه برج اول در حال جداسازی نیتروژن است فشار برج دوم به فشار اتمسفر نزدیک شده و این کاهش فشار، مواد جاذب CMS  اشباع شده را احیاء می کند و این چرخه با زمان بندی مشخص شده که بستگی به ظرفیت تولید و میزان خلوص مورد نظر دارد توسط پنل کنترلی برنامه نویسی شده ادامه پیدا می کند

ویژگی های مولد های نیتروژن شرکت فیدار فراز

• طراحی ساده با سهولت دسترسی به تمام قطعات دستگاه و تمام اتوماتیک
• قابلیت کارکرد به صورت شبانه روزی

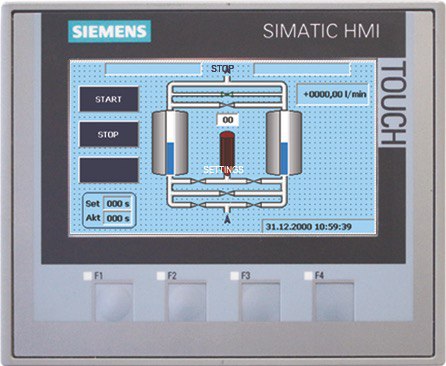

• صفحه نمایش لمسی با قابلیت نمایش کارکرد دستگاه به صورت لحظه ای
• طراحی صدا خفه کن برای کمترین میزان صدا در طول فرایند ها در صورت نیاز مشتری
• شیر های پنوماتیکی (PSA VALVES) با دوام
• تولید نیتروژن بدون هیچ گونه آسیب به محیط زیست با کمترین هزینه
• طراحی با قابلیت تنظیم خلوص نیتروژن خروجی با توجه به نیاز مصرف کننده از 95% تا 99.999%
• کمترین هزینه لوازم مصرفی مولد نیتروژن ساز
• سنسور نیتروژن آنالایزر لیزری از نوع Zirconia
• دارای سیستم کنترل هوشمند از نوع  PLC
• INDICATOR & PRSSURE TRANSMITTER  ( اندیکاتور و ترنزمیتر فشار )
• مواد جاذب از برند کربوتک( Carbotech ) یا شینتائو ( Xintao )  با توجه درخواست مشتری محترم
• راه اندازی سریع
• امنیت بالا
