اکسیژن ساز (PSA)

اکسیژن ساز (PSA)

اکسیژن چیست؟

• اکسیژن در گروه 16 جدول تناوبی است که با المان  o₂ نشان داده می شود.
• اکسیژن 21% از اتمسفر را تشکیل می دهد.
• سومین عنصر فراوان در کیهان است که موجب تولید انرژی در فرآیند سوختن و تنفس است و اغلب جرم تشکیل دهنده موجودات زنده متشکل از اکسیژن است.

موارد مصرف اکسیژن:

• صنایع فولادی

• صنایع پارچه
• صنایع نساجی
• صنایع هوا و فضا و غواصی
• درمانی  وبیمارستانی
• صنایع تولید شیشه
• صنایع معدنی
• آزمایشگاهی
• صنایع کاغذ ومحصولات سلولزی
• مزارع پرورش ماهی
• صنایع تولید ازن

انواع تولید اکسیژن

اکسیژن به دو حالت گاز و مایع تولید می شود که به دو روش صورت می گیرد:

1. کرایوژنیک یا تقطیر هوای مایع تا خلوص 999/99%
2. جذب سطحی (pressure swing adsorption)

• PSA تا خلوص %95

• ظرفیت O/2 Nm³/h _ 15Nm³/h

• خلوص              90%_95%



مولد اکسیژن :

مولد های اکسیژن ساخت شرکت فیدار فراز فرتاک به روش جذب سطحی(PRESSURE SWING ADSORPTION) عمل میکنند. در روش جذبی سطحی(PSA) با استفاده از ماده جاذب به نام زئولیت (Zeolite molecular sieve) به مخفف(ZMS) عمل تفکیک مولکول های اکسیژن از سایر مولکول های موجود در هوای فشرده شده خشک و عاری از هر گونه آلودگی و روغن و رطوبت مثل نیتروژن و آرگون و... صورت میگیرد. در نتیجه مولکول های اکسیژن با خلوص 90%_95%  تولید میشوند.

مولد اکسیژن چگونه کار میکند؟

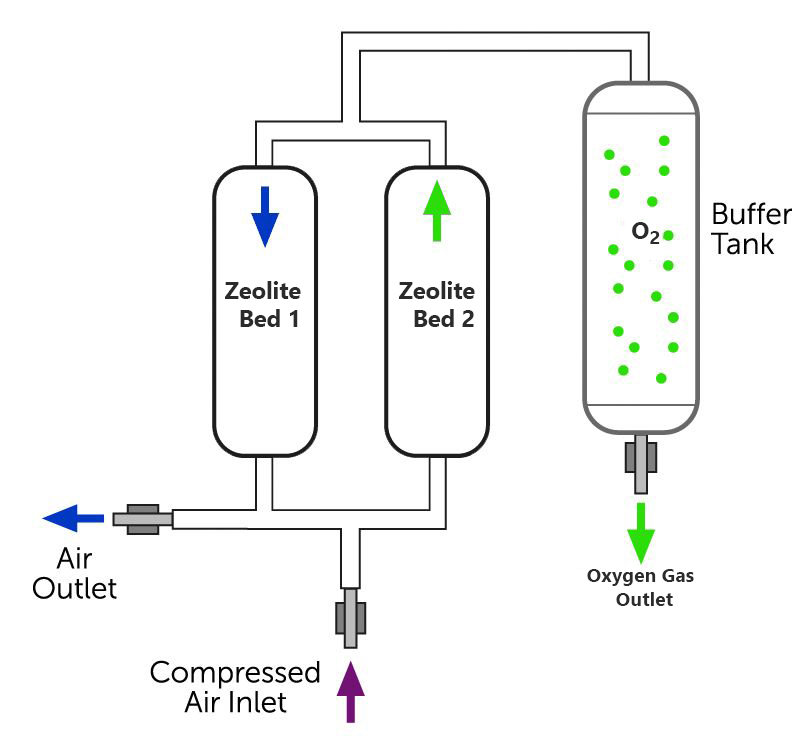

مولد های اکسیژن ساخت شرکت فیدار فراز فرتاک یک سیستم جاذب در بستر ( دو برجه  Twin tower ) است که از دو مخزن آلیاژی پر شده با مواد جاذب ZMS مجموعه ای از فیلترهای هوا، سوپاپ ها، تنظیم کننده فشار و شیر های پنوماتیکی طراحی و ساخته شده است.عملکرد آن بدین صورت است که هوای خشک و عاری از گرد و غبار به سمت یکی از برج ها هدایت شده و از مواد جاذب ZMS عبور میکند که در این حین با توجه به ساختار منافذ ZMS ،نیتروژن و سایر گازها  سریعتر از اکسیژن جذب میشود، در نتیجه خلوص اکسیژن جریان گاز بین90%_95%  افزایش پیدا میکند، گاز اکسیژن خروجی از بالای مخزن وارد بافر اکسیژن میگردد و پس از همسان سازی فشار گاز به خط مصرف می رسد.

حال چرخه دو بستر بدین شکل آغاز میگردد:

زمانی که برج اول در حال جداسازی اکسیژن است فشار برج دوم به فشار اتمسفر نزدیک شده و این کاهش فشار،مواد جاذبZMS  اشباع شده را احیاء میکند و این چرخه با زمان بندی مشخص که وابستگی به ظرفیت تولید و میزان خلوص مورد نظر دارد توسط پنل کنترلی برنامه نویسی شده ادامه پیدا میکند.

ویژگی های مولد های اکسیژن شرکت فیدار فراز فرتاک

• طراحی ساده با سهولت دسترسی به تمام قطعات دستگاه و تمام اتوماتیک
• قابلیت کارکرد به صورت شبانه روزی

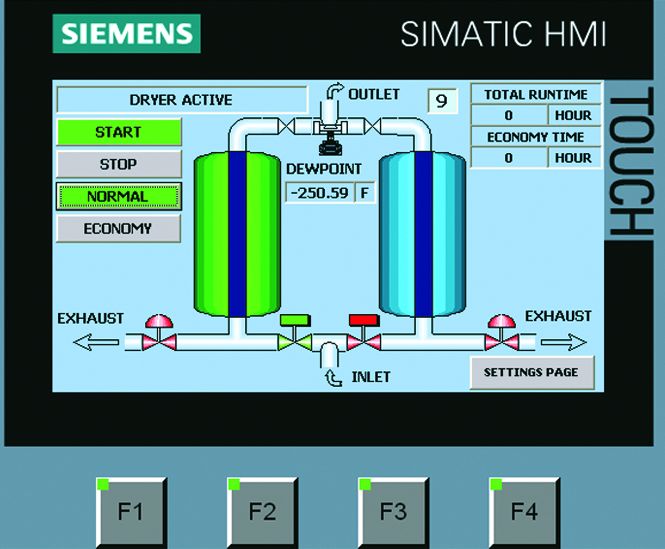

• صفحه نمایش لمسی با قابلیت نمایش کارکرد دستگاه به صورت لحظه ای
• امنیت بالا
• راه اندازی سریع
• طراحی صدا خفه کن برای کمترین میزان صدا در طول فرایند ها
• شیر های پنوماتیکی با دوام و عمر مفید بیشتر
• تولید اکسیژن بدون هیچ گونه آسیب به محیط زیست با کمترین هزینه
• طراحی با قابلیت تنظیم خلوص اکسیژن خروجی با توجه به نیاز مصرف کننده از 90% تا 95%
• کمترین هزینه لوازم مصرفی مولد اکسیژن ساز
• سنسور اکسیژن آنالایزر لیزری از نوع Zirconia با عمر دائمی
• دارای سیستم کنترل از نوع  PLC برند زیمنس مدل S7_1200  ساخت کشور آلمان
• فلومتر لیزری برند FESTO
• شیر های پنوماتیک (PSA VALVES) برند FESTO
•  INDICATOR & PRESSURE TRANSMITTER  برند NTRON
• مواد جاذب از برند ZEOCHEM  با عمر مفید 10 سال و همینطور گارانتی 10 ساله در صورت استفاده در شرایط استاندارد
